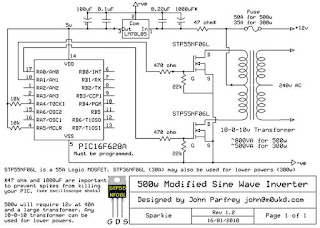

انفرتر 12V إلى 220V باستخدام PIC16F628

#include <xc.h>

#pragma config FOSC = XT

#pragma config WDTE = OFF

#pragma config PWRTE = ON

#pragma config MCLRE = ON

#pragma config BOREN = ON

#pragma config LVP = OFF

#pragma config CPD = OFF

#pragma config CP = OFF

#define _XTAL_FREQ 4000000 // تردد المذبذب 4MHz

// تقسيم نصف الدورة (10ms) إلى 8 مستويات تقريبية لموجة شبه جيبية

unsigned int pwm_table[8] = {1000, 2000, 3000, 4000, 4000, 3000, 2000, 1000}; // microseconds

void main(void) {

    TRISB = 0x00; // جميع أطراف PORTB كمخرج

    PORTB = 0x00;

    while(1) {

        for(int i = 0; i < 8; i++) {

            PORTBbits.RB0 = 1;          // MOSFET ON

            __delay_us(pwm_table[i]);   // طول النبضة حسب الجدول

            PORTBbits.RB0 = 0;          // MOSFET OFF

            __delay_us(1250 – pwm_table[i]); // تكملة الفترة (تعديل حسب التجربة)

        }

    }

}
